常用的5種橋梁伸縮縫形式分類

1、彈性體伸縮縫

彈性體橋梁伸縮縫裝置主要是以鋅鐵伸縮縫裝置和TST碎石彈性伸縮縫體現，這種伸縮縫裝置是一種十分簡單伸縮縫裝置。適合于中小跨徑的橋梁。當伸縮量。橋梁施工過程中伸縮量范圍在20毫米-40毫米區間里面的時候一般建議采用TST碎石彈性伸縮縫。

2、剪切式伸縮縫裝置

這種剪切式伸縮縫裝置主要是把不同斷面形狀的橡膠帶當作填充材料的伸縮縫。因?yàn)橄鹉z彈性好，方便施工粘貼，也能滿足橋梁受力導致的變形要求。而且這種伸縮縫同時還具備防水功能。

3、鋼制支承伸縮縫裝置

鋼制支承伸縮縫裝置缺點：很難滿足橋梁工程中大位移量的需求，因?yàn)殇撝菩蜕炜s縫裝置難以實現密封不透水。而這個缺陷極易造成對車輛路過橋梁時候的沖擊，進而影響車輛行駛平穩性。

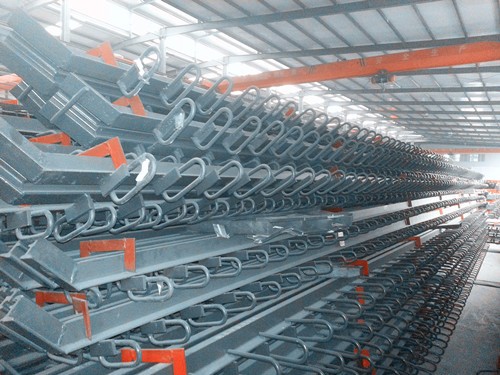

4、模數支承伸縮縫

這類伸縮縫主要在當橋梁伸縮縫變形量≥50毫米時候 ，就會采用這種鋼制模數支撐伸縮縫。這種繩索縫裝置的缺點：結構復雜，往往會因?yàn)榱憾宿D(zhuǎn)動而產生拍打、產生噪聲、伸縮縫結構容易被破壞。因此在施工過程中往往需要采用螺栓彈簧的裝置來對滑板進行相應固定，以此來減少其缺陷。

5、對接式伸縮縫

對接式橋梁伸縮縫根據運用方式可分為：a、填塞對接型伸縮縫、b、嵌固對接型伸縮縫倆種。

a、填塞對接伸縮縫，其材料是用瀝青、橡膠、砂石、碎石來塞滿縫隙，使得伸縮縫長期處于壓縮狀態。

b、嵌固對接伸縮縫，則是運用不同形態的鋼構件把不同形態的橡膠條進行嵌牢固定，進而以橡膠材料帶拉壓變形來吸收梁體變形，這種伸縮體處于受壓受拉作用力下。
